27simn鋼管規格定做

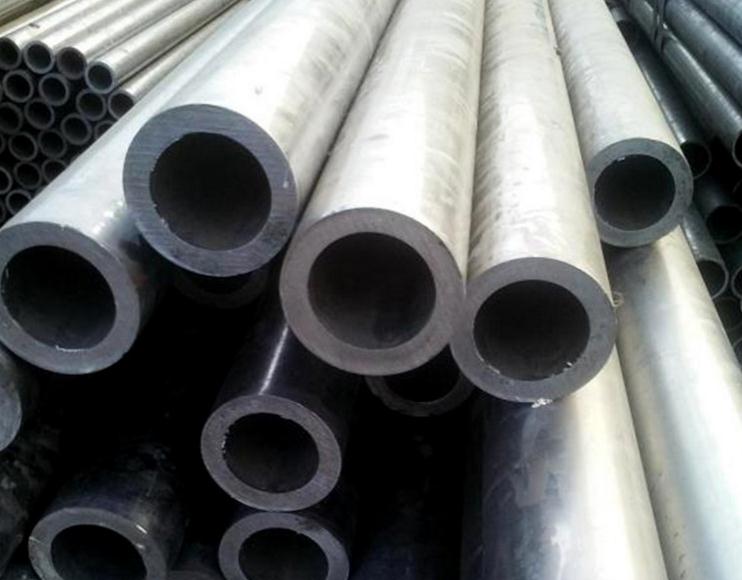

　　27simn鋼管，即27硅錳無縫鋼管，是無縫鋼管的其中一種材質，含碳量在0.24—0.32%之間，simn單列是因為是因為五大元素(碳C，硅Si，錳Mn，磷P，硫S)中，硅錳的含量高約為1.10—1.40%。 27simn鋼管適用于電廠、鍋爐廠、化工，車、輪船的配件等。

　　27SiMn，液壓支柱管。統一數字代號：A10272

　　標準： GB/T17396-1998

　　主要特性

　　27simn鋼管的性能優于30Mn2鋼，淬透性較高，在水中臨界淬透直徑達8～22mm，可切削性良好，冷變形塑性及焊接性中等;另外鋼在熱處理時韌性減低不多，但卻有相當高的強度和耐磨性，特別是水淬時仍有較高的韌性;但是27simn鋼管對白點敏感性大，熱處理時有回火脆性傾向及過熱敏感性。

　　應用舉例

　　27simn鋼管主要在調質狀態下使用，用于制造要求高韌性和耐磨性的熱沖壓件;也可在正火或熱軋供應狀態下使用，如拖拉機的履帶銷等。

　　27simn鋼管力學性能

　　抗拉強度 σb (MPa)：≥980

　　屈服強度 σs (MPa)：≥835

　　伸長率 δ5/(%)：≥12

　　斷面收縮率 ψ/(%)：≥40

　　沖擊吸收功 (沖擊值)(Aku2/J)：≥39

　　力學性能試驗方法

　　所有的無縫鋼管要進行力學性能測試。力學性能測試方法主要分兩類，一類是拉伸試驗，一類是硬度試驗。

　　拉伸試驗是將無縫鋼管制成試樣，在拉伸試驗機上將試樣拉至斷裂，然后測定一項或幾項力學性能，通常僅測定抗拉強度、屈服強度、斷后伸長率和斷面收縮率。

　　硬度試驗是將一個硬質壓頭按規定條件緩慢壓入試樣表面、然后測試壓痕深度或尺寸，以此確定27simn鋼管硬度的大小。
